產品簡介

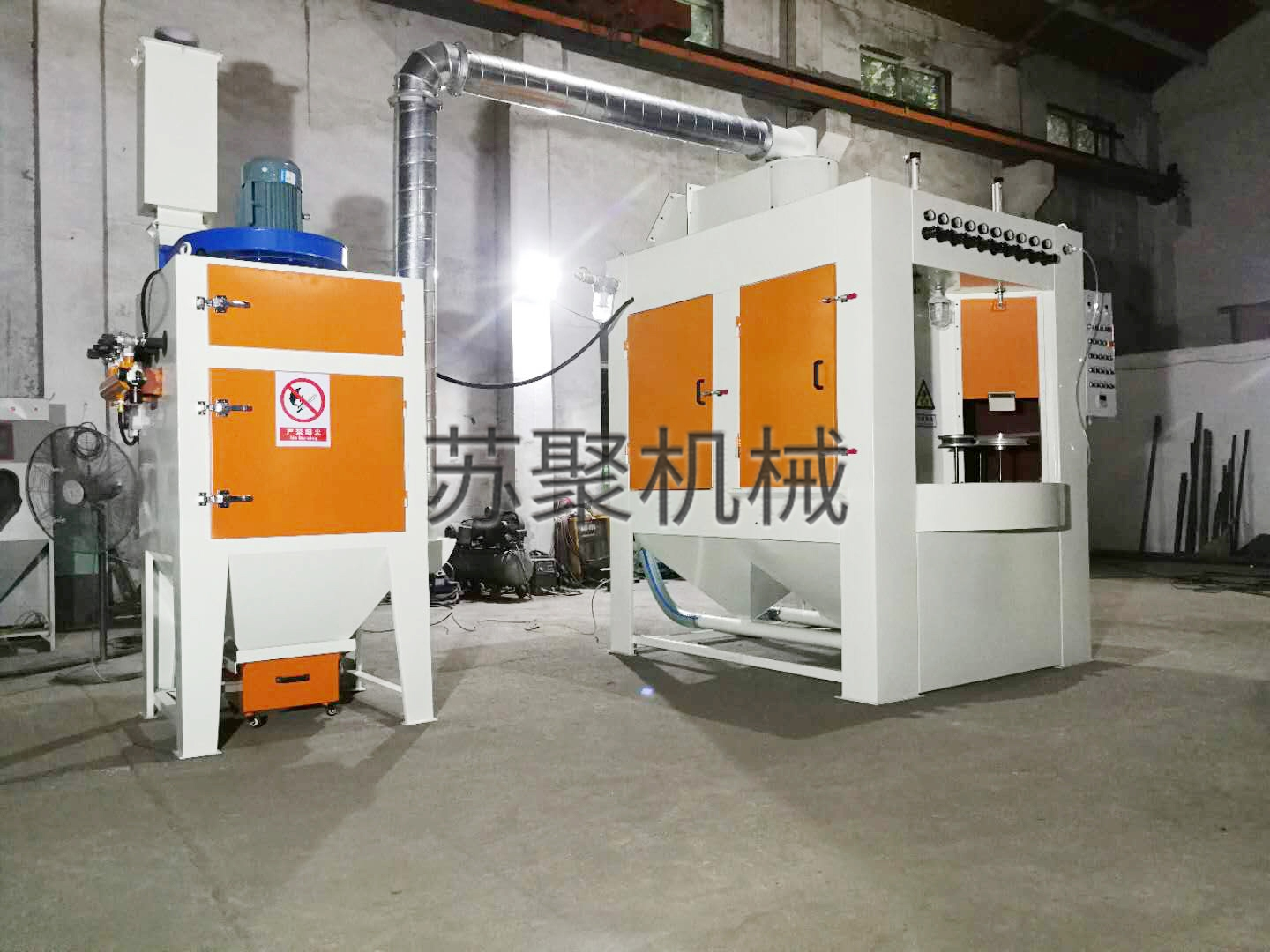

自動轉盤式噴砂機大轉盤間歇回轉，小轉盤公轉，多工位同時加工；采用吸入式噴砂，即利用壓縮空氣在噴槍內高速流動形成負壓產生引射作用，將旋風分離器貯箱內的砂料通過輸砂管吸入噴槍內，然后隨壓縮空氣氣流由噴嘴高速噴射到工件表面，達到噴砂加工目的。

產品特點

1、 本機設計新穎，結構簡單可靠，操作方便，加工效率高，能源消耗低。

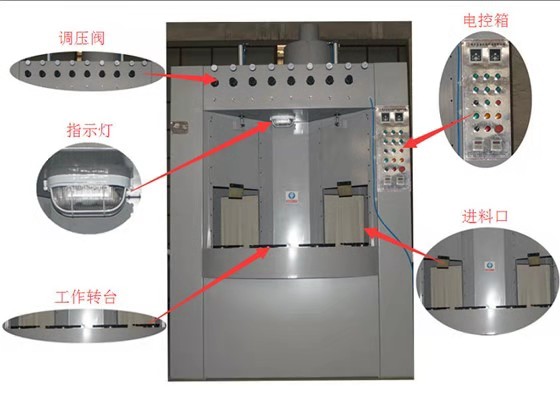

2、 大轉盤采用接近開關控制定位，定位精確，每次旋轉一個工位(90°)，每個工位可同時加工2個工件。

3、 小轉盤單獨由一個電機帶動，轉速由變頻器作無級調速。

4、 噴槍組采用固定結構，可水平，垂直移動，亦可多角度擺動，以達到噴砂效果。

5、 本機采用PLC控制，操控性能穩定，功能強大。

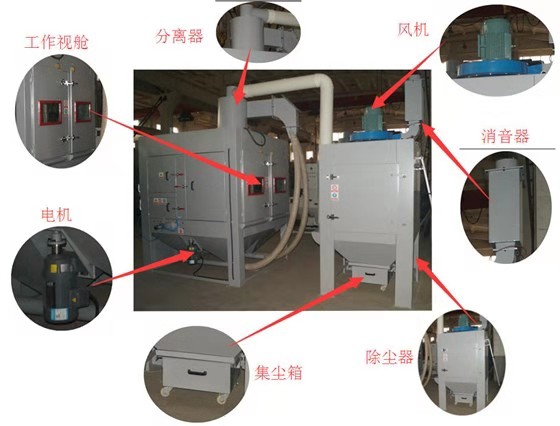

6、 本機配有旋風分離器，能將可繼續使用的磨料和無用的粉塵分離，因此能大大降低磨料消耗，配置有濾芯除塵器，除塵濾芯采用日本PHOENIX濾芯，能將粒徑大于0.2μm的粉塵99%過濾在除塵器內，大大降低環境污染，保護操作者健康。

工作原理

自動轉盤式噴砂機大轉盤間歇回轉，小轉盤公轉，多工位同時加工；采用吸入式噴砂，即利用壓縮空氣在噴槍內高速流動形成負壓產生引射作用，將旋風分離器貯箱內的砂料通過輸砂管吸入噴槍內，然后隨壓縮空氣氣流由噴嘴高速噴射到工件表面，達到噴砂加工目的。

適用范圍

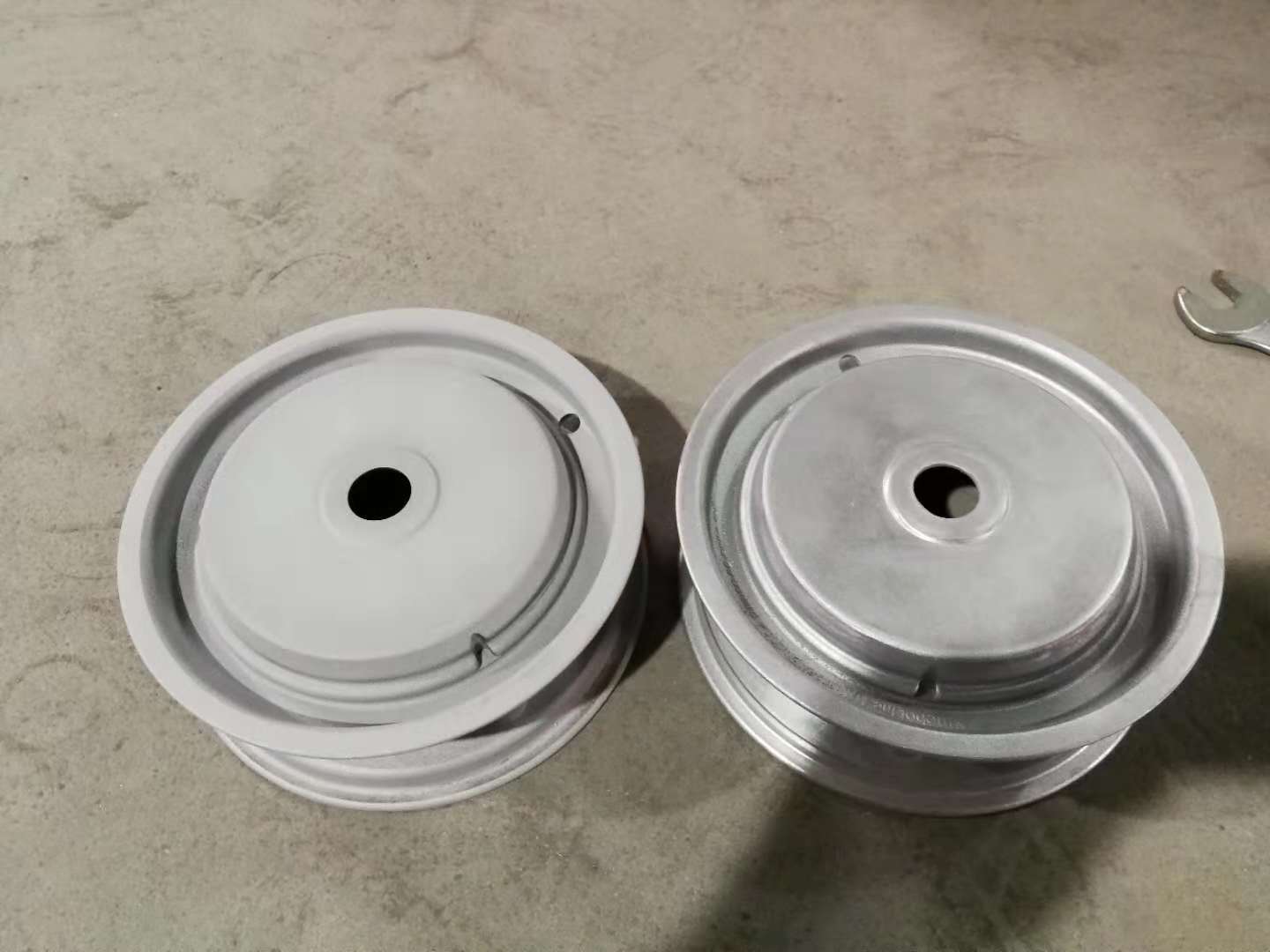

1、 用于清理回轉類，圓柱多邊體工件的批量生產，如：電飯煲、發熱盤、氣缸、瓶體、樹脂工藝品、CD外殼、相機外殼等工件的粗糙表面、氧化皮、毛刺，亦可用于噴涂、電鍍前處理工序，以提高涂（鍍）層表面的附著力。

2、 用于噴玻璃丸、強化光飾零件表面。

技術參數

1、 外形尺寸：2000mm×1800mm×2000mm（長×寬×高）

2、 裝卸尺寸：1100mm×1000mm×980mm（長×寬×高）

3、 小轉盤直經：200mm

4、 除塵箱尺寸:1000mm×1000mm×1850mm（長×寬×高）

5、 電源：3相380V/22050HZ。

6、 機器照明燈：220V25W2盞220V36W1盞。

7、 壓縮空氣源：壓力4-7bar(kgf/cm2)，流量8m3/min干燥壓縮空氣。

8、 抽塵風機：380V50HZ5.5kw，風量：4000-7400m3/h全壓2500～1670

注：可根據產品特征設計定制非標準設備
